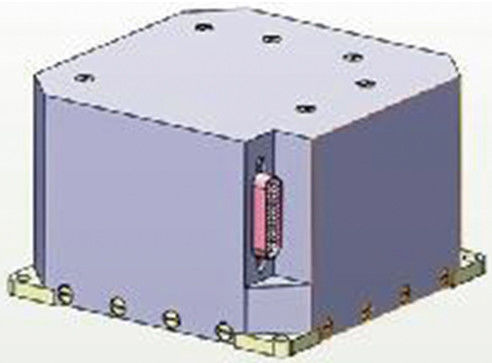

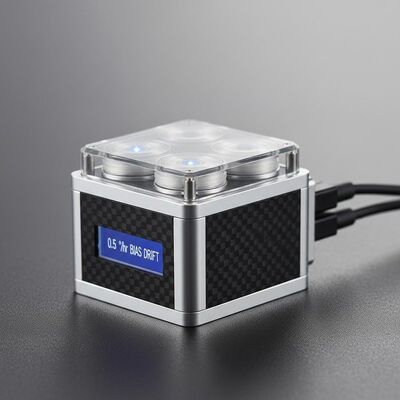

Hoge nauwkeurigheid Drie-assige glasvezel gyroscoop met 0,5 °/uur Bias Drift en compact ontwerp
Belangrijkste kenmerken
Merknaam:
THUNDSEA
Modelnummer:
F3X50B
Plaats van herkomst:
CHINA
Certificering:
CCS
Productoverzicht
Hoognauwkeurige drie-assige glasvezelgyroscoop met een afwijking van 0,5°/uur, een bereik van ±500°/s en een willekeurige wandeling van ≤0,1°/√u. Compact ontwerp (Φ79,5 mm), robuuste constructie en RS422-interface voor nauwkeurige traagheidsmetingen in veeleisende toepassingen.
Product aangepaste attributen
Markeren
Drie As optische gyroscoop
,mechanische elektronische gyroscoop
,digitale gyroscoop in vaste toestand
Draagbuis:
VERREKIJKER
Productbeschrijving
F3X50B Drie-assige glasvezel gyroscoop
Hoge nauwkeurigheid drie-assige glasvezel gyroscoop met 0,5°/uur bias drift voor nauwkeurige traagheidsmeting toepassingen.
Werkingsbeginsel
Deze inertiële hoekfrequentiesensor werkt volgens het Sagnac-effectprincipe en meet de beweging van de dragerhoekfrequentie rond de gevoelige as van de sensor.Het systeem maakt gebruik van een glasvezel spoel als de hoekfrequentie gevoelige eenheid met gesloten lus detectie circuits.
Twee tegenverspreidende laserstralen ondervinden verschillen in faseverschuivingen als gevolg van rotatie, die worden gemeten door middel van interferometrie om hoeksnelheid in meetbare interferentiepatronen te vertalen.De sterkte van het Sagnac-effect wordt versterkt door het aantal draaien in de glasvezelspoel.
Productconfiguratie
- Optische componenten:Lichtbron, koppeling, Y-modulator, vezelspoel, detector
- CircuitcomponentenProcessorbord, lichtbronbord, voorversterker
- Structurele onderdelen:Karosserie, dekking en montageapparatuur
Fysieke specificaties
Afmetingen:Φ ((79,5 ± 0,1) mm * (79,5 ± 0,1) mm * (49,8 ± 0,1) mm
Montagegrootte:(73,0 ± 0,1) mm * (73,0 ± 0,1) mm
Gewicht:500 g ± 30 g
Prestatiespecificaties
| Parameter | Specificatie | Opmerkingen |
|---|---|---|
| Bereik (°/s) | ± 500 | |
| Niet-lineariteit van schaalfactor (ppm) | ≤ 50 | Vaste temperatuur |
| Herhaalbaarheid van schaalfactoren (ppm) | ≤ 100 | Vaste temperatuur |
| Starttijd (en) | ≤ 2 | |
| Standby-tijd (en) | ≤ 30 | |
| Bias Drift (10s,1σ,°/h) | ≤ 0.5 | Vaste temperatuur |
| Bias Drift Herhaalbaarheid (1σ,°/h) | ≤ 0.5 | |
| Bias Drift (10s,1σ,°/h) | ≤ 1 | Volledige temperatuur |
| Willekeurige wandeling (°/√h) | ≤ 0.1 | |
| Verstelhoek van de invoeras (′) | ≤ 20 | Volledig temperatuurbereik |
| Drempel (°/h) | ≤ 0.5 | |
| Resolutie | ≤ 0.5 | |
| Bias Magnetische gevoeligheid (°/h/GS) | < 0.5 | |
| Bandbreedte (Hz) | ≥ 200 | Ontwerpszekerheid |
| Uitgangsvertragingstijd (μs) | ≤ 1000 |
Elektrische specificaties
Stroomvoorziening:+5V ± 5%
Ripple (RMS):≤ 50 mV
Stroom:> 3,00A (opstarten), > 1,00A (werken)
Energieverbruik:< 5W (werkend bij kamertemperatuur), < 8W (volle temperatuur), ≤ 10W (opstarten)
Mechanische interface
Vier M3-schroeven aan de bevestigingszijde voor veilige installatie.
Elektrische verbindingsinterface
Model J30J-25ZKP3 Connector Pinout:
| Reeksennummer | Signaal | Contactnummer | Functie |
|---|---|---|---|
| 1 | +5V | 1,2 | Gyroscoopvoeding |
| 2 | GND | 3,15 | Ground |
| 3 | TX+ | 10,22 | RS422 TX |
| 4 | TX- | 11,23 | RS422 TX |
| 5 | TR+ | 12,24 | RS422 RX |
| 6 | TR- | 13,25 | RS422 RX |
