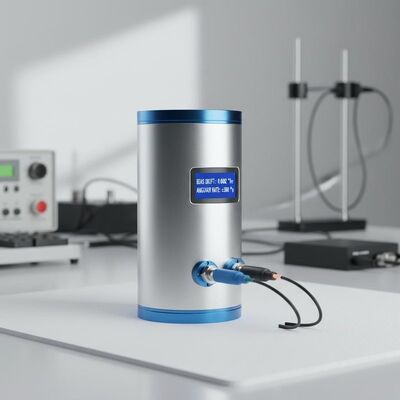

Hoge nauwkeurigheid Single Axis Fiber Optic Gyroscope met 0,002 °/hr Bias Drift en ±300 °/s hoekgraad
Belangrijkste kenmerken
Merknaam:
THUNDSEA
Modelnummer:
F120HC
Plaats van herkomst:
Qingdao
Certificering:
CCS
Minimale bestelhoeveelheid:
Één reeks
Leveringscapaciteit:
30 reeks per maand
Levertijd:
15 dagen
Betalingsvoorwaarden:
L/C, T/T
Standaard Verpakking:
Kartondoos
Productoverzicht
Uiterst nauwkeurige enkelassige FOG met ultralage afwijking van 0,002°/uur, bereik van ±300°/s en uitzonderlijke stabiliteit van -40°C tot 65°C. Beschikt over een minimale willekeurige loop van 0,0005°/√h en robuuste trillings-/schokbestendigheid voor nauwkeurige traagheidsmetingen.
Product aangepaste attributen
Markeren
0.002 °/hr single axis gyroscope
,002 °/hr kiezen asgyroscoop uit
,traagheidsartigyroscoop
Bereik van gemeten hoeksnelheid (°/s):
±300
Schaalfactor Niet-lineariteit bij vaste temperatuur (ppm):
≤10
Asymmetrie van schaalfactor bij kamertemperatuur (ppm):
≤1
Schaalfactor Herhaalbaarheid bij vaste temperatuur (ppm):
≤5
Schaalfactor Herhaalbaarheid bij volledig temperatuurbereik van -40℃ tot 60℃ (ppm):
≤15
Biasdrift bij vaste temperatuur (10s,1σ,°/h):
≤0.002
Bias Drift Herhaalbaarheid bij vaste temperatuur (1σ,°/h):
≤0,03
Bias Drift Herhaalbaarheid bij volledig temperatuurbereik van -40℃ tot 60℃ (1σ,°/h):
≤ 0.05
Bias Drift bij volledig temperatuurbereik van -40℃ tot 60℃ (100s,1σ,°/h):
≤ 0.005
Willekeurige wandeling (°/√u):
≤0,0005
Willekeurige trillingen (°/u):
≤0,1
Schok (°/u):
≤0,1
Resolutiekracht:
≤0,5
Geen afwijkingsverandering voor en na trilling (°/u):
≤ 0.01
Gevoeligheid nulafwijking (°/h/GS):
< 0.5
Opslagtemperatuur:
-50℃ ~70℃
Bedrijfstemperatuur:
-40℃ ~65℃
Productbeschrijving

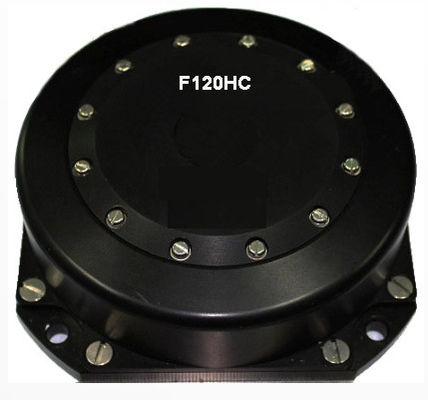

F120HC Hoge Nauwkeurigheid Enkelas Glasvezel Gyroscoop
Model F120HC Hoge Nauwkeurigheid Enkelas Glasvezel Gyroscoop met 0.002°/uur Bias Drift
Productintroductie
Werkingsprincipe en Functie
Dit product is een inertiële hoeksnelheidssensor gebaseerd op het Sagnac-effectprincipe, ontworpen om de hoeksnelheidbeweging van de drager rond de gevoelige as van de sensor te meten. De unit maakt gebruik van een glasvezelspoel als de hoeksnelheidsgevoelige eenheid met gesloten-lus detectiecircuits.
Twee stralen van een laser worden in tegengestelde richtingen in dezelfde vezel geïnjecteerd. Vanwege het Sagnac-effect ervaart de straal die tegen de rotatie in reist een iets kortere padvertraging. De resulterende differentiële faseverschuiving wordt gemeten door interferometrie, waarbij de hoeksnelheid wordt vertaald naar meetbare interferentiepatroonverschuivingen.
Straalsplitsende optica stuurt licht van een laserdiode in twee golven die met de klok mee en tegen de klok in door een meeromwentelings glasvezelspoel propageren. De sterkte van het Sagnac-effect hangt af van het effectieve oppervlak van het gesloten optische pad, versterkt door het aantal spoelomwentelingen.
Deze inertiële sensor bestaat uit optische systemen, voeding en gegevensverwerkingscircuits, en levert informatie over de hoekincrement over drie assen.
Configuratie
• Optische componenten: lichtbron, koppelaar, Y-modulator, glasvezelspoel, detector
• Circuitcomponenten: processorbord, lichtbronbord, voorversterker
• Structurele componenten: behuizing, deksel, etc.
Afmetingen en Installatie
Buitenafmetingen: (120 ± 0.1)mm * (120 ± 0.1)mm * (38 ± 0.5)mm
Installatieafmetingen: (94 ± 0.1mm) * (94 ± 0.1mm)
Gewicht
≤ 900g
Prestatieparameters
| Index Naam | Index Vereisten | Opmerkingen |
|---|---|---|
| Bereik van gemeten hoeksnelheid (°/s) | ±300 | |
| Schaalfactor Niet-lineariteit bij vaste temperatuur (ppm) | ≤10 | |
| Asymmetrie van Schaalfactor bij Kamertemperatuur (ppm) | ≤1 | |
| Schaalfactor Herhaalbaarheid bij vaste temperatuur (ppm) | ≤5 | |
| Schaalfactor Herhaalbaarheid bij volledig temperatuurbereik van -40℃ tot 60℃ (ppm) | ≤15 | |
| Bias Drift bij vaste temperatuur (10s,1σ,°/h) | ≤0.002 | |
| Bias Drift Herhaalbaarheid bij vaste temperatuur (1σ,°/h) | ≤0.03 | |
| Bias Drift Herhaalbaarheid bij volledig temperatuurbereik van -40℃ tot 60℃ (1σ,°/h) | ≤0.05 | Vast-punt constante temperatuurtest |
| Bias Drift bij volledig temperatuurbereik van -40℃ tot 60℃ (100s,1σ,°/h) | ≤0.005 | Offline compensatie |
| Willekeurige Wandeling (°/√h) | ≤0.0005 | |
| Opwarmtijd (min) | 0 | |
| Willekeurige trillingen (°/h) | ≤0.1 | Het verschil tussen het gemiddelde van de nulafwijking voor en na trilling |
| Schok (°/h) | ≤0.1 | Nulafwijking voor en na impact |
| Oplossend vermogen | ≤0.5 | |
| Nulafwijking verandering voor en na trilling (°/h) | ≤0.01 | |
| Nul bias gevoeligheid (°/h/GS) | ＜0.5 | |
| Opslagtemperatuur | -50℃ ~70℃ | |
| Bedrijfstemperatuur | -40℃ ~65℃ |
Mechanische en Elektrische Interfaces
Mechanische Interface
Het montagevlak dient als vast oppervlak voor externe installatie met M6 montageschroeven.
Voedingsvereisten
Externe voeding geleverd via twee kanalen:
• + (5V ± 0.25V), Uitgangsvermogen > 7W
• - (5V ± 0.25V), Uitgangsvermogen > 4W
Rimpel externe voeding: < 20mV
Elektrische Verbindingsinterface
| ZJA12-01t Socket Pin Nummer | Fysieke Betekenis | Opmerking |
|---|---|---|
| 1 | +5V | |
| 2 | GDN | |
| 3 | -5V | |
| 9 | R + | |
| 10 | R - | |
| 11 | T + | |
| 12 | T - |
