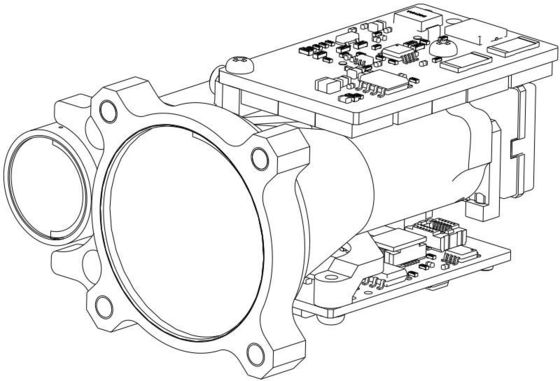

Menselijke van de de Laserafstand van de Oogveiligheid de Metingsmodule RL4000
Belangrijkste kenmerken
Merknaam:
Navioptics
Modelnummer:
RL4000
Minimale bestelhoeveelheid:
PCs 1
Levertijd:
15 het werkdagen
Betalingsvoorwaarden:
T/T
Standaard Verpakking:
kartondoos
Productoverzicht
1Overzicht van het product De RL4000 is een product voor de veiligheid van het menselijk oog van klasse 1/1M. Het product heeft een enkel pulsbereik, met een maximaal bereik van ≥5,6 km; het heeft een UART-elektrische interface,en levert bovenste computer testsoftware, commando-set en communicatiepr...
Product aangepaste attributen
Markeren
Mensenoogveiligheid Laserafstandmeting
,RL4000
,Laserafstandsmodule
Veiligheid/niveau van het menselijk oog:
Klasse1/1M
Lasergolflengte:
1535 ± 5 nm
Diafragma ontvangen:
Φ25 mm
Emissie opening:
Φ12 mm
Gezichtsveld ontvangen:
4,21 mrad
Hoek van afwijking van de straal:
0,3 ± 0,05 mrad
Maximummetingswaaier:
Onbemande vliegtuigen ≥1700
Minimaal meetbereik:
50m
Productbeschrijving
1Overzicht van het product
De RL4000 is een product voor de veiligheid van het menselijk oog van klasse 1/1M. Het product heeft een enkel pulsbereik, met een maximaal bereik van ≥5,6 km; het heeft een UART-elektrische interface,en levert bovenste computer testsoftware, commando-set en communicatieprotocol, dat voor gebruikers handig is om secundaire ontwikkeling uit te voeren.op voertuigen gemonteerde en in pods gemonteerde opto-elektronische apparaten.
1Productprestatieparameters
| V/N | Naam van het artikel | Prestatie-index | |
| 0 | Productmodel | LR4000 | |
| 1 | Veiligheid voor het menselijk oog/niveau | Klasse 1/1M | |
| 2 | Lasergolflengte | 1535±5 nm | |
| 3 | Ontvangend diafragma | Φ25 mm | |
| 4 | Emissiedichtheid | Φ12 mm | |
| 5 | Ontvangend gezichtsveld | 4.21 mrad | |
| 6 | Hoek van afwijking van de straal | 00,3 ± 0,05 mrad | |
|
7 |
Maximaal meetbereik |
Grote doelgroep | ≥ 56001) |
| voertuig | ≥ 48001) | ||
| menselijk | ≥32001) | ||
| Onbemande luchtvaartuigen | ≥ 17001) | ||
| 8 | Minimaal meetbereik | 50 m | |
| 9 | Meetfrequentie | 1 tot 10 Hz | |
| 10 | Accuraatheid van de afstandsmeting | ± 1 m | |
| 11 | Afstandsresolutie | ≤ 30 m | |
| 12 | Quasi-metingspercentage | ≥ 98 |
|
| 13 | Valse alarmeringspercentage | ≤ 1 |
|
| 14 | Aantal detecties met meerdere doelen | 3 (maximaal aantal) | |
| 15 | Elektrische interface | A1257WR-S-6P | |
| 16 | Spanning van de voedingsbron | DC 4,5 ̊16 V | |
| 17 | Vermogenverbruik in standby | ≤ 1 mW | |
| 18 | Gemiddeld energieverbruik | ≤ 4 W |
| 19 | Piekvermogen | ≤ 14 W @ 12 V |
| 20 | Gewicht | ≤ 75 g |
| 21 | Afmetingen (L × W × H) | 65 × 48 × 32 mm |
| 22 | Werktemperatuur | -40 ̊+65 °C |
| 23 | Bergingstemperatuur | -55 ̊+75 °C |
| 24 | Vibratie | Algemene trillingstoets met een lage integriteitsgrens (GJB150.16A-2009, figuur C.17) |
| 25 | Schok | 75 g/6 ms |
| 26 | Ranging logica | Eerste en laatste doelwit, multi-doelstelling bereik, afstand selectie pas |
| 27 | Gegevensinterface | UART |
| 28 | Elektrische isolatie | Isolatie van PSU-grond, communicatiegrond en structuurgrond |
| 29 | Nationaliteitspercentage | Nationale productie |
| 30 | Betrouwbaarheid | MTBF ≥ 1500 uur |
| 31 | Optische asstabiliteit | ≤ 0,05 mrad |
| 32 | Optische as en installatiebasis niet-verticale graad | ≤ 0,5 mrad |
Notities.
1)Modeldoelgrootte 2,3 m × 2,3 m, menselijk typedoelgrootte 0,5 m × 1,7 m, UAV-typedoelgrootte 0,2 m × 0,3 m, reflectiviteit 30; zichtbaarheid ≥ 12 km.
