Productdetails:
|
| Veiligheidsniveau voor het menselijk oog: | Klasse1/1M | Lasergolflengte: | 1535 ± 5 nm |
|---|---|---|---|
| Laser divergentiehoek: | ~ 0,6 miljoen rad | Diafragma ontvangen: | Φ16,5 mm |
| Gezichtsveld ontvangen: | ~4,9 mrad/0,3° | Maximaal meetbereik: | ≥3000 meter; naar de auto ≥2500 m; voor de mens ≥1500 m; naar de UAV ≥600 m;1) |
| Minimaal meetbereik: | 15 m | Nauwkeurigheid afstandsmeting: | ±1 meter |
| Metingsfrequentie: | 1~10 Hz | Resolutie op afstand: | ≤20 meter |
| Markeren: | 1 -10 Hz laserafstandsmodule,Mensenoogveiligheid Laserafstandmeting |
||

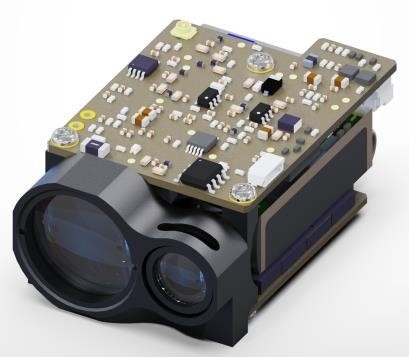

De van de het oogveiligheid van RL 2000 menselijke de laser uitstrekkende module is een klasse 1 het menselijke product van de oogveiligheid. Het product is één enkele meting van de impulswaaier met een maximumwaaier van ≥3,000m, met de elektrointerface van UART (TTL_3.3V), terwijl het verstrekken van de hogere software van de computertest, de bevelreeks en het communicatie protocol, dat voor secundaire ontwikkeling geschikt is. Het product heeft de kenmerken van kleine grootte, lichtgewicht, stabiele prestaties, hoge effectweerstand en volledige localisatie.
| S/N | Puntnaam | Prestatiesindex |
| 1 | Het menselijke niveau van de oogveiligheid | Class1/1M |
| 2 | Lasergolflengte | 1535±5 NM |
| 3 | De hoek van de laserdivergentie | ~0,6 mrad |
| 4 | Het ontvangen van opening | Φ16.5 mm |
| 5 | Het ontvangen van gebied van mening | ~4,9 mrad/0.3° |
| 6 | Maximum die waaier meten | ≥3000 m; aan de auto ≥2500 m; aan menselijke ≥1500 m; aan UAV ≥600 m; 1) |
| 7 | Minimummetingswaaier | 15 m |
| 8 | De nauwkeurigheid van de afstandsmeting | ±1 m |
| 9 | Metingsfrequentie | 1~10 Herz |
| 10 | Afstandsresolutie | ≤20 m |
| 11 | Hoekige resolutie | ≤1 mil |
| 12 | Quasi-metingstarief | ≥ 98% |
| 13 | Vals alarmtarief | ≤ 1% |
| 14 | Opsporing met meerdere doeltalen | 3 (maximumaantal doelstellingen) |
| 15 | Gegevensinterface | UART (TTL_3.3 V) |
| 16 | Voedingvoltage | GELIJKSTROOM 4.5~16 V |
| 17 | Reservemachtsconsumptie | ≤1 mw |
| 18 | Piekmachtsconsumptie | ≤7 W @12 V |
| 19 | Gewicht | 32±1 g |
| 20 | Afmeting (L×W×H) | 48×30.5×21 mm |
| 21 | Werkende temperatuur | -40 ~ +70 ℃ |
| 22 | Opslagtemperatuur | -55 ~ +75 ℃ |
| 23 | Effect | 1 200 g, 1 Mej. |
| 24 | Trilling | 5 tot 50 tot 5 Herz, 1 octaaf/min, 2,5 g |
| 25 | Temperatuurschok | +70 ℃, - 50 ℃ |
| 26 | Nationaliseringstarief | Nationale productie |
| 27 | Betrouwbaarheid | MTBF ≥ 1 500 h |
| 28 | Functie | Eerste en laatste doel/het uitstrekken zich/afstandsselectiepas met meerdere doeltalen/externe de controle/de laseraccumulatietijden van PSU |
| 29 | Reactietijd | Mej. ≤ 950. |
Nota: 1) Modeldoelgrootte: 2.3×2.3 m; de grootte van het humanoiddoel: 1.7×0.5 m; UAV doelgrootte: 0.3×0.2 m; reflectievermogen 30%, zicht ≥ 8 Km.
