Productdetails:
|
Settling Time: | 5min | Attitude: | 0.02deg,1σ |
---|---|---|---|
Heading accuracy: | 0.1sec(Lat),1σ autonomous | Heave: | 5cm or 5% |
Rotation rate: | ±400deg/s | Acceleration: | ±20g |
Work Temperature: | -40℃~+70℃ | Storage Temperature: | -55℃~+85℃ |
Vibration: | 0.04g²/hz@20~2000hz | Shock: | 30g@6ms,keep accuracy 50g@11ms,no damage |
Power supply: | 18V~36V DC | Consumption: | ≤15w |
Size(W×D×H): | 180×180×150mm | Weight: | ≤4.8kg |
Waterproof: | IP66 | RS232/RS422 port: | 4 outputs/2 inputs |
Ethernet port: | 4 outputs/2 inputs | Pulse port: | 2 outputs/4 inputs |
Data formats: | NMEA0183,ASCII,BINARY | MTBF: | 80000hrs |
Warranty: | Three yeas | ||
Markeren: | 0.02deg schipgyrokompas,0.02deg marien gyrokompas,IP66 elektronisch gyrokompas |

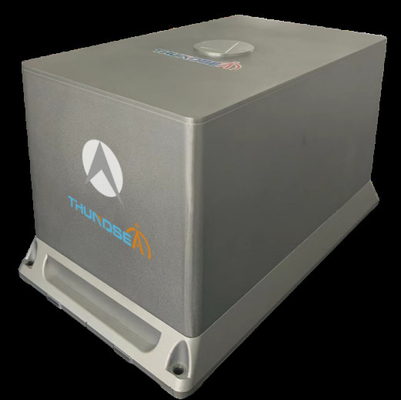

Het FG-800A-model is een alles-in-één gyrocompass en bewegingssensor, gebruikt om de positie, snelheid, houding, hoekgraad en versnelling van de drager te meten.Dit systeem bestaat uit drie glasvezel gyros met een hoge kosten-prestatie verhouding, drie kwartsversnellingsmeters en elektrische verwerkings-PCB's, glasvezel gyro om de houding te meten en versnellingsmeter om de versnelling te meten.De FG-800A is ontworpen volgens militaire normen., en de elektromagnetische afscherming, thermo-balans en afdichting worden volledig beschouwd als een garantie voor uitstekende prestaties, zelfs onder extreme omstandigheden.
Kenmerken
• Aanvankelijke zelfopstelling op statische of dynamische basis
• Kalibratie en compensatie van foutparameters in het volledige temperatuurbereik
• Interfaces voor GNSS/Odometer/DVL
• Configureerbare navigatiemodi
• Hoge autonome nauwkeurigheid
• In realtime opheffen
• Militaire normen
Toepassingen
• Compas voor zeevaart
• Navigatie en positionering van onderwatervoertuigen
• Positionering en noordvinding voor landvoertuigen
• Stabilisatie en besturing voor bewegende dragers
• Beoordeling van de houding
Uit.Lijntekening
Speelstukken | Instelling van de tijd | 10 minuten. |
Houding | 0.01 graden, 1 σ | |
Precies van de koers | 0.05°,1σ autonoom | |
0.02°, met GPS-hulp | ||
Verhoog | 5 cm of 5% | |
Meetbereiken | Rotatietempo | ± 400°/s |
Versnelling | ± 20 g | |
Werkomgeving | Werktemperatuur | -40°C tot +60°C |
Bergingstemperatuur | -55°C tot +70°C | |
Vibratie | 0.04g2/hz @ 20~2000hz | |
Schok | 30 g @ 6 ms/50 g @ 11 ms | |
Elektrische kenmerken | Stroomvoorziening | 18~36VDC |
Verbruik | ≤ 15 W | |
Grootte ((W x D x H) | 171 × 308 × 172 mm | |
Fysieke kenmerken | Gewicht | ≤ 6,8 kg |
Waterbestendig | IP 65 | |
Interfaces | RS232/RS422-poort | 2 uitgangen/4 ingangen |
Ethernet-poort | 1 ingangen | |
CAN-poort | 2 uitgangen | |
Gegevensformaten | NMEA 0183, ASCII,BINARY | |
Betrouwbaarheid | MTBF | 80000 uur |
Garantie | 3 jaar |
